一、方案概述

本方案基于FCT（Functional Circuit Test，功能电路测试）自动测试架，针对智能锁（含机械结构、电子控制模块、生物识别模块、通信模块等）的生产测试需求，实现智能锁全功能自动化检测，替代人工手动测试，解决传统测试效率低、误判率高、测试标准不统一、数据无法追溯等痛点，确保出厂智能锁功能完好、性能达标，同时降低测试成本、提升生产产能，契合智能锁规模化生产的质量管控要求。

本方案适配主流智能锁类型（指纹锁、密码锁、刷卡锁、人脸识别锁、远程控制智能锁等），覆盖智能锁核心功能、电气性能、通信性能及安全性能测试，严格遵循《家用智能门锁用户体验技术要求和测试方法》（T/TAF 300—2025）及相关行业标准，可根据不同型号智能锁的规格参数，灵活调整测试参数与测试流程，具备较强的兼容性和扩展性。

二、测试目标

实现智能锁全功能自动化测试，测试效率较人工测试提升60%以上，单台智能锁测试周期控制在3-5分钟/台（根据型号复杂度调整）。

确保测试覆盖率100%，覆盖智能锁所有核心功能模块，杜绝功能不良品流入市场，测试合格率判定准确率≥99.8%。

实现测试数据自动采集、存储、统计、追溯，支持按批次、型号、测试时间等维度查询，满足生产质量管控与售后追溯需求。

降低人工依赖，减少人为操作误判，降低测试人员培训成本，适配生产线批量测试场景，支持24小时连续作业。

兼容多型号智能锁测试，可快速切换测试程序，适配产品迭代升级需求，无需频繁改造测试架。

三、测试范围与核心测试项目

本方案测试范围涵盖智能锁成品及核心电子模块（PCBA板、生物识别模组、通信模组等），核心测试项目结合智能锁功能特性与行业标准要求，具体如下：

3.1 基础电气性能测试

供电测试：测试智能锁在额定电压（3.6V-6V，适配干电池/锂电池供电）、欠压、过压状态下的工作稳定性，检测供电接口接触可靠性，避免供电异常导致锁具失灵。

静态/动态电流测试：实时监测智能锁待机、工作（开锁、关锁、识别）、报警状态下的电流值，判定是否符合设计标准，避免耗电异常，确保续航达标。

接口测试：测试USB应急供电接口、刷卡感应接口、通信接口（WiFi、蓝牙、NB-IoT）的导通性与数据传输稳定性，排查接口松动、接触不良等问题。

3.2 核心功能测试

生物识别测试（指纹/人脸识别）：模拟真实使用场景，测试指纹识别（不同指纹角度、干湿指纹）、人脸识别（不同光线、不同角度）的识别速度（≤1秒）、识别准确率（≥99.5%），排查识别失败、误识别、重复识别等问题，同时测试识别模块的抗干扰能力。

密码/刷卡测试：测试密码输入（常规密码、临时密码、胁迫密码）、刷卡开锁（IC卡、NFC卡）的响应速度与准确性，检测密码错误提示、刷卡失效等异常场景的处理能力。

机械开锁测试：测试机械钥匙、应急开锁功能的灵活性，检测锁体传动结构的顺畅性，排查卡滞、开锁费力等问题，确保机械结构与电子控制的协同性。

远程控制测试（支持远程功能机型）：测试WiFi/蓝牙/NB-IoT连接稳定性，远程开锁、关锁、密码下发、状态查询的响应速度与准确性，检测网络中断后的重连能力。

报警功能测试：模拟非法开锁、试错次数过多、欠压、门未关好等异常场景，测试报警信号的触发准确性、报警音量（≥80dB）及报警信息传输（远程报警机型）的及时性，符合安全防护要求。

语音提示测试：测试智能锁在开锁、关锁、识别失败、欠压等场景下的语音提示清晰度、准确性，确保语音功能正常，符合易用性要求。

3.3 安全性能测试

防撬测试：模拟锁体被撬动场景，测试防撬报警功能的触发及时性，排查防撬传感器灵敏度不足问题。

电磁兼容性测试：检测智能锁在电磁干扰环境下的工作稳定性，避免外部电磁信号导致锁具误动作或功能失效，符合相关电磁兼容性标准。

密码安全测试：测试密码输入的防窥性（如虚位密码功能）、胁迫密码的触发有效性，确保用户信息安全。

3.4 稳定性与耐久性测试

连续操作测试：模拟智能锁连续开锁、关锁（≥100次），测试锁体、电子模块的工作稳定性，排查卡顿、失灵等问题。

老化测试：对智能锁核心电子模块进行带载老化测试，监测动态与静态电流变化，确保长期使用的可靠性，参考智能门锁老化测试相关技术要求。

四、FCT自动测试架硬件配置

FCT自动测试架采用“工控机+测试主板+定制治具+辅助测试模块”的架构，所有硬件均选用工业级器件，具备防尘、抗干扰、高稳定性特点，适配生产线恶劣环境，同时支持多型号智能锁快速切换测试，具体配置如下：

4.1 核心控制单元

工控机：选用工业级嵌入式工控机，配置Intel Core i5处理器、8G内存、128G固态硬盘，搭载Windows 10工业版系统，运行测试软件，实现测试流程控制、数据采集与存储，支持24小时连续运行。

测试主板：定制化FCT测试主板，集成多路GPIO接口、ADC/DAC转换模块、UART通信模块、SPI/I2C接口，可精准采集智能锁的电气信号、功能响应信号，下发测试指令，兼容不同电压规格的智能锁（3.6V-6V）。

触摸显示屏：10.1寸高清工业触摸显示屏，分辨率1920×1080，支持触摸操作，实时显示测试流程、测试数据、测试结果（合格/不合格），支持异常报警提示，便于操作人员实时监控。

4.2 定制测试治具

根据智能锁型号定制专属测试治具，采用双载板平衡杆和针板平衡杆设计，避免测试过程中锁体翘边、测试针接触不良等问题，核心配置如下：

定位机构：采用精准定位销、夹紧气缸，确保智能锁安装后位置固定，测试针与锁体测试点精准对接，误差≤0.1mm。

测试探针：选用高硬度、高导电性探针，适配智能锁PCBA板测试点、接口测试点，接触可靠，使用寿命≥10万次，避免探针弯曲变形导致误测。

模拟负载模块：模拟智能锁实际工作负载（如锁体电机、电磁锁），测试智能锁驱动能力，确保锁体动作顺畅。

多接口适配：预留指纹识别模组接口、人脸识别模组接口、刷卡接口、通信接口（WiFi/蓝牙/NB-IoT），可快速切换不同类型智能锁测试。

4.3 辅助测试模块

生物识别模拟模块：模拟指纹、人脸信号，可精准输出不同角度、不同状态的指纹/人脸数据，测试识别模块的性能，无需人工反复操作。

通信测试模块：集成WiFi、蓝牙、NB-IoT测试模块，可模拟不同网络环境，测试智能锁通信连接稳定性、数据传输准确性。

电源模块：提供可调直流电源（3V-12V），支持额定电压、欠压、过压测试，输出精度±0.01V，确保供电测试的准确性。

报警检测模块：集成声音传感器、振动传感器，检测智能锁报警音量、振动强度，判定报警功能是否达标。

数据采集模块：实时采集测试过程中的电流、电压、响应时间等数据，传输至工控机存储，支持数据导出与追溯。

4.4 安全与辅助配置

安全防护：测试架配备安全门、急停按钮，当测试过程中出现异常（如过流、过压、卡料），自动停机并报警，保障操作人员与设备安全。

散热系统：配备工业散热风扇，确保工控机、测试主板、电源模块长期运行的稳定性，避免过热导致设备故障。

条码扫描模块：扫描智能锁条码/二维码，自动录入产品信息（型号、批次、SN码），实现测试数据与产品信息的绑定，便于追溯。

五、测试软件系统

测试软件基于LabVIEW/Qt开发，与FCT硬件深度协同，实现测试流程自动化、数据智能化管理，界面简洁、操作便捷，支持参数配置、程序升级，具体功能如下：

测试软件界面示意图（贴合方案功能，可直接用于设计参考）：

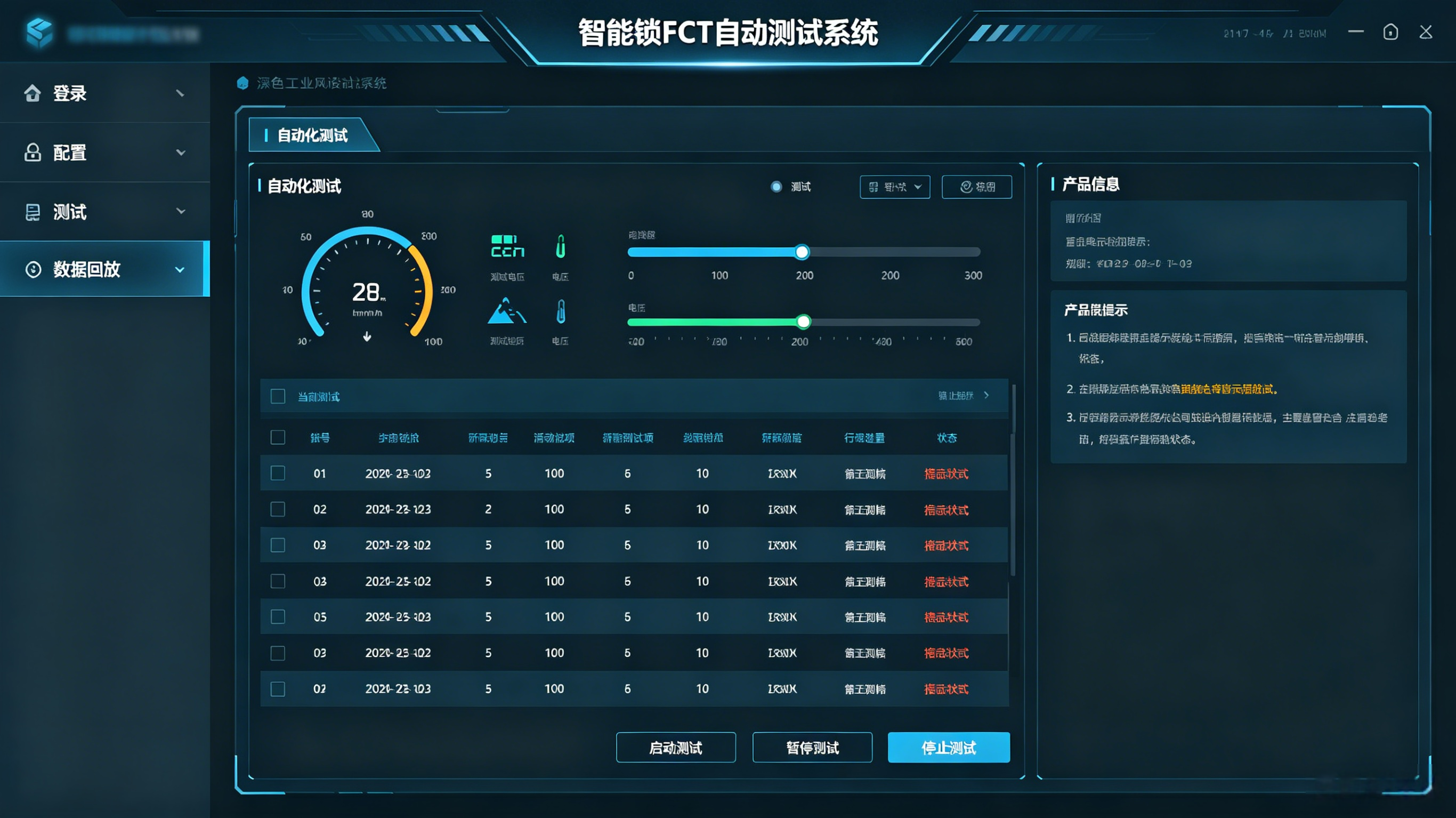

1.   主界面：顶部为标题栏（显示“智能锁FCT自动测试系统”），左侧为功能导航区（含测试程序管理、参数配置、数据查询、系统设置4个模块），中间为核心显示区（实时展示测试流程进度、当前测试项、测试数据，以仪表盘、数字、进度条形式呈现），右侧为状态提示区（显示产品信息、测试结果、异常报警提示），底部为操作按钮区（含启动测试、暂停测试、停止测试、导出报告、重启系统等按钮），整体采用工业风深色界面，字体清晰、配色简洁，适配车间强光环境。

2.   测试程序管理界面：左侧显示所有适配的智能锁型号列表（如指纹锁A、人脸识别锁B等），右侧显示当前选中型号的测试程序详情（含测试项顺序、测试参数阈值、测试时长），支持程序新增、编辑、删除、切换，界面布局清晰，操作逻辑简单，操作人员可快速调用对应型号测试程序。

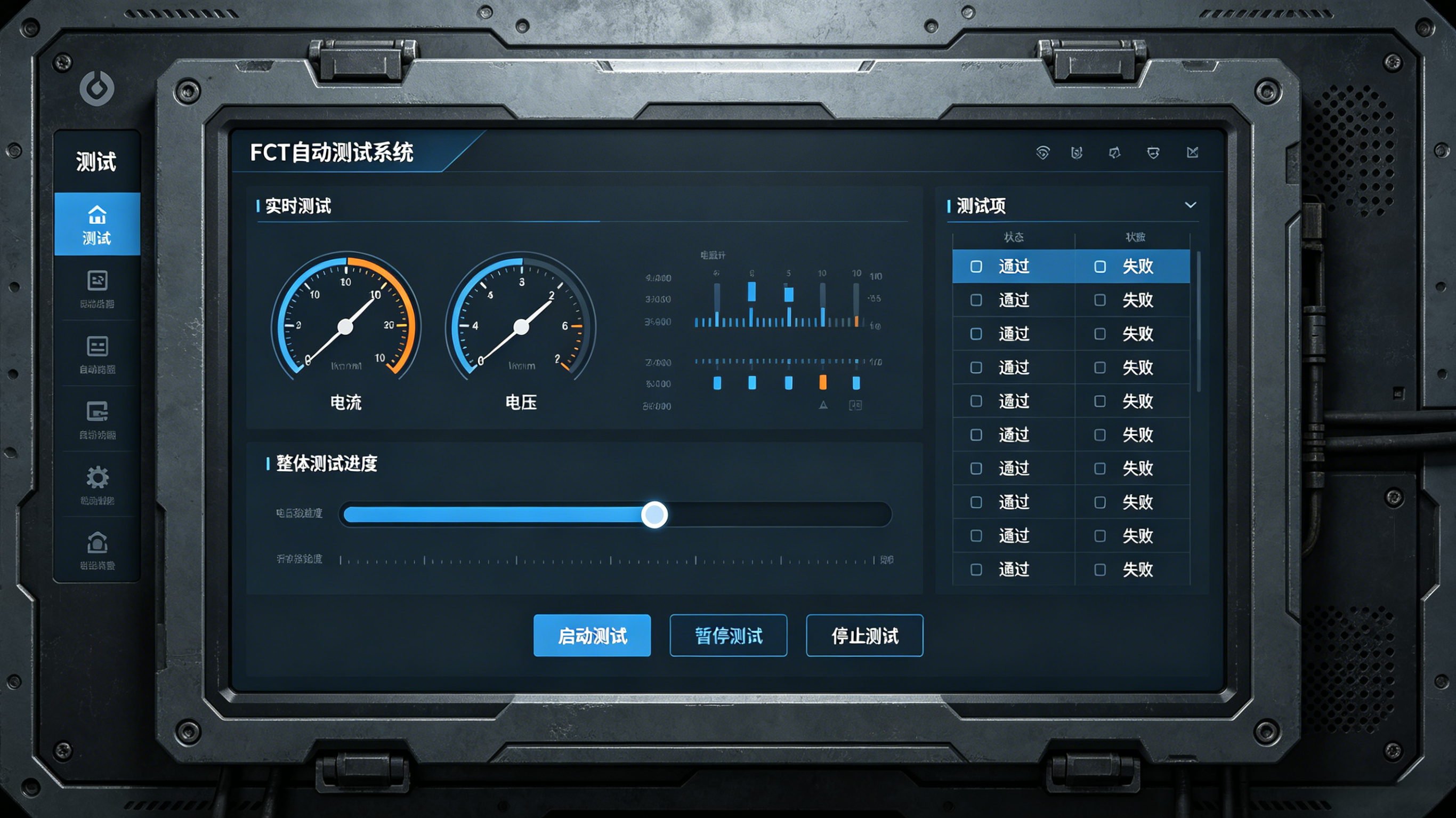

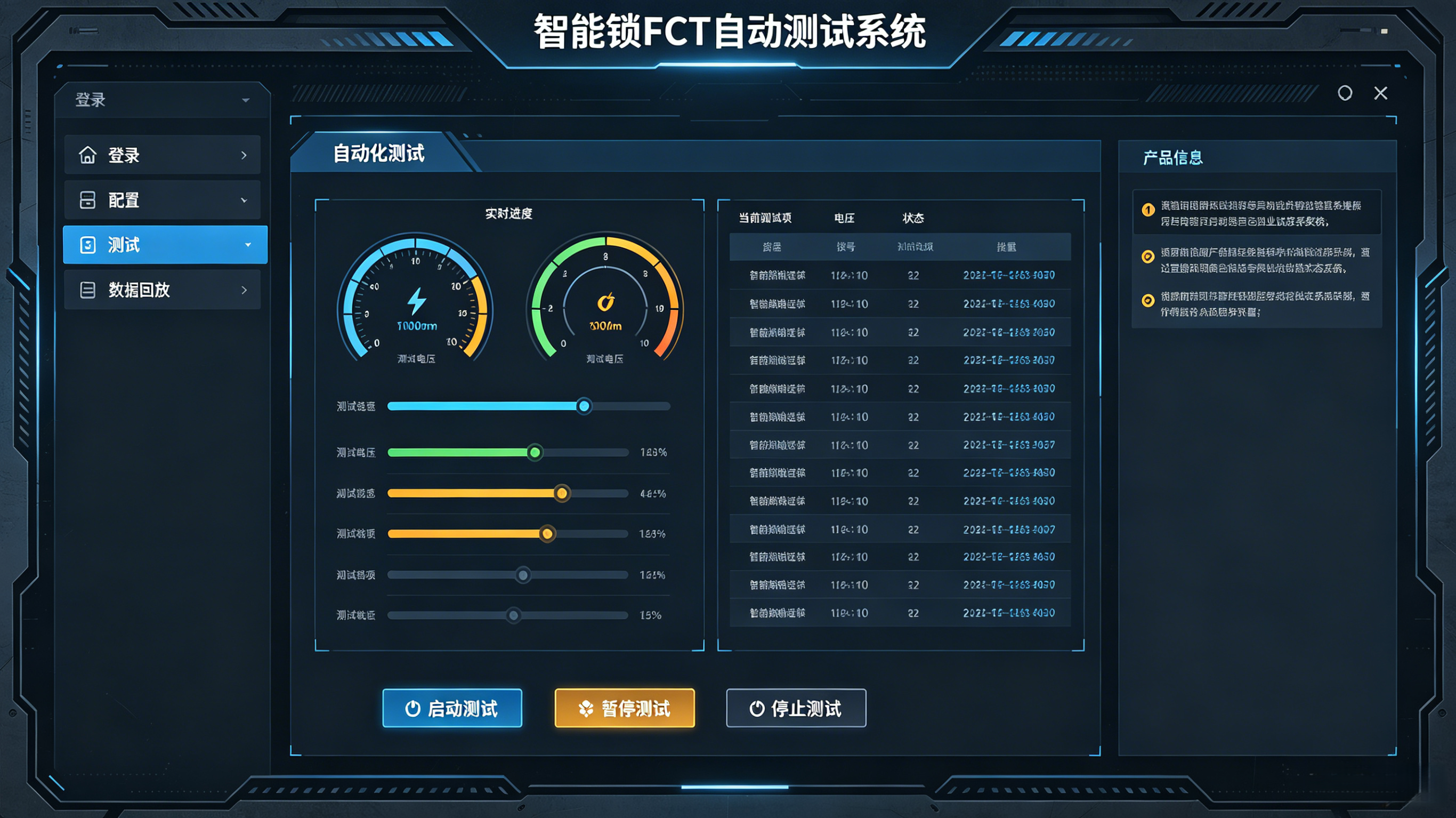

3.   自动化测试界面：核心显示区实时刷新测试数据，包括电流、电压、识别速度、报警音量等关键参数，每个测试项对应“测试中/合格/不合格”状态标识，不合格项以红色高亮标注并显示具体原因（如“指纹识别失败”“电流异常”），同时弹出声音+文字报警提示，底部进度条实时展示整体测试进度，便于操作人员实时监控。

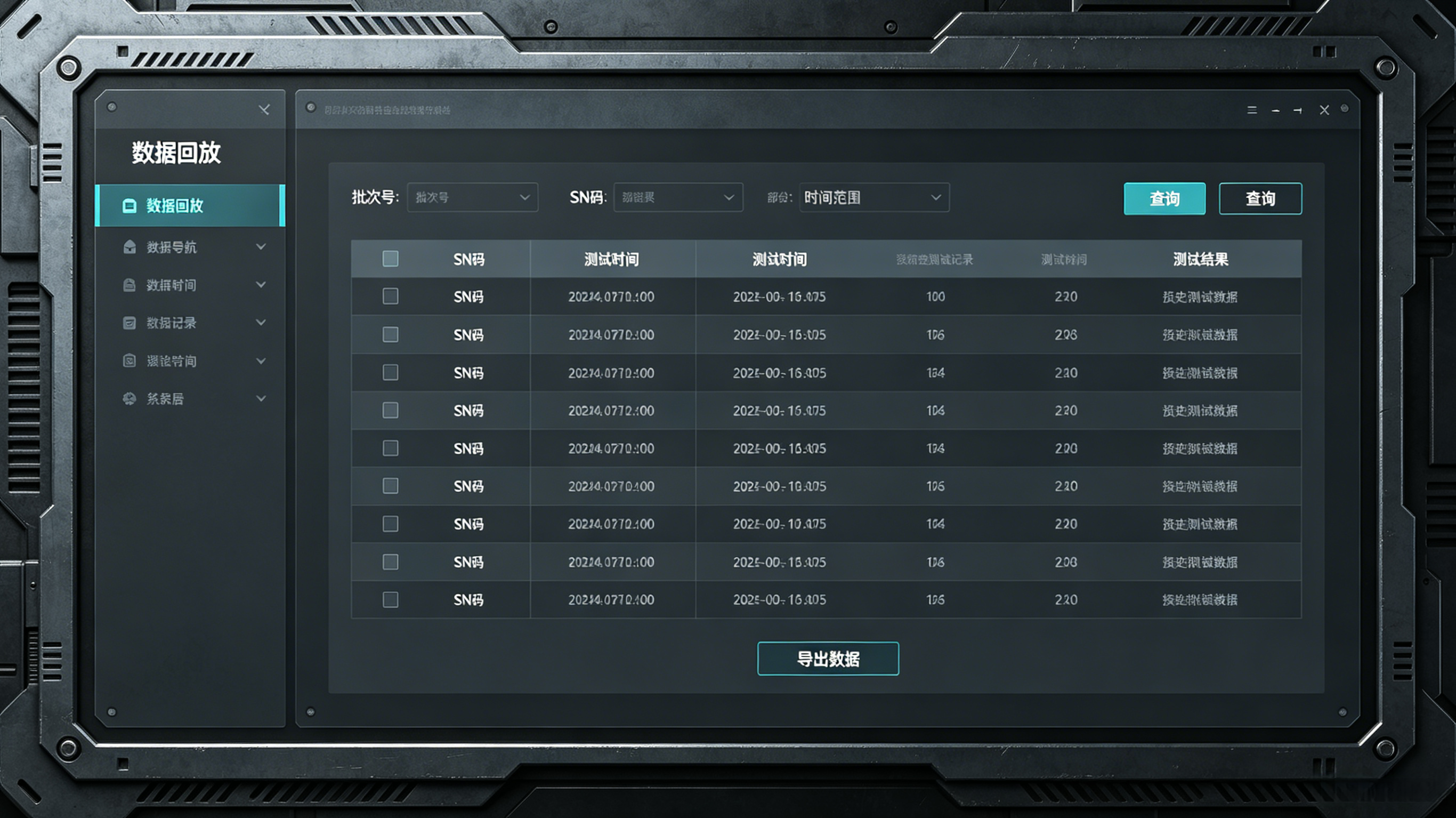

4.   数据查询与报告界面：支持按批次、型号、SN码、测试时间等维度筛选查询测试数据，数据以表格形式呈现（含产品信息、测试项、测试数据、测试结果、测试时间），支持Excel/PDF格式报告导出，界面内置数据统计图表（柱状图、折线图），可直观展示某批次产品合格率、异常项分布等信息，满足质量统计需求。

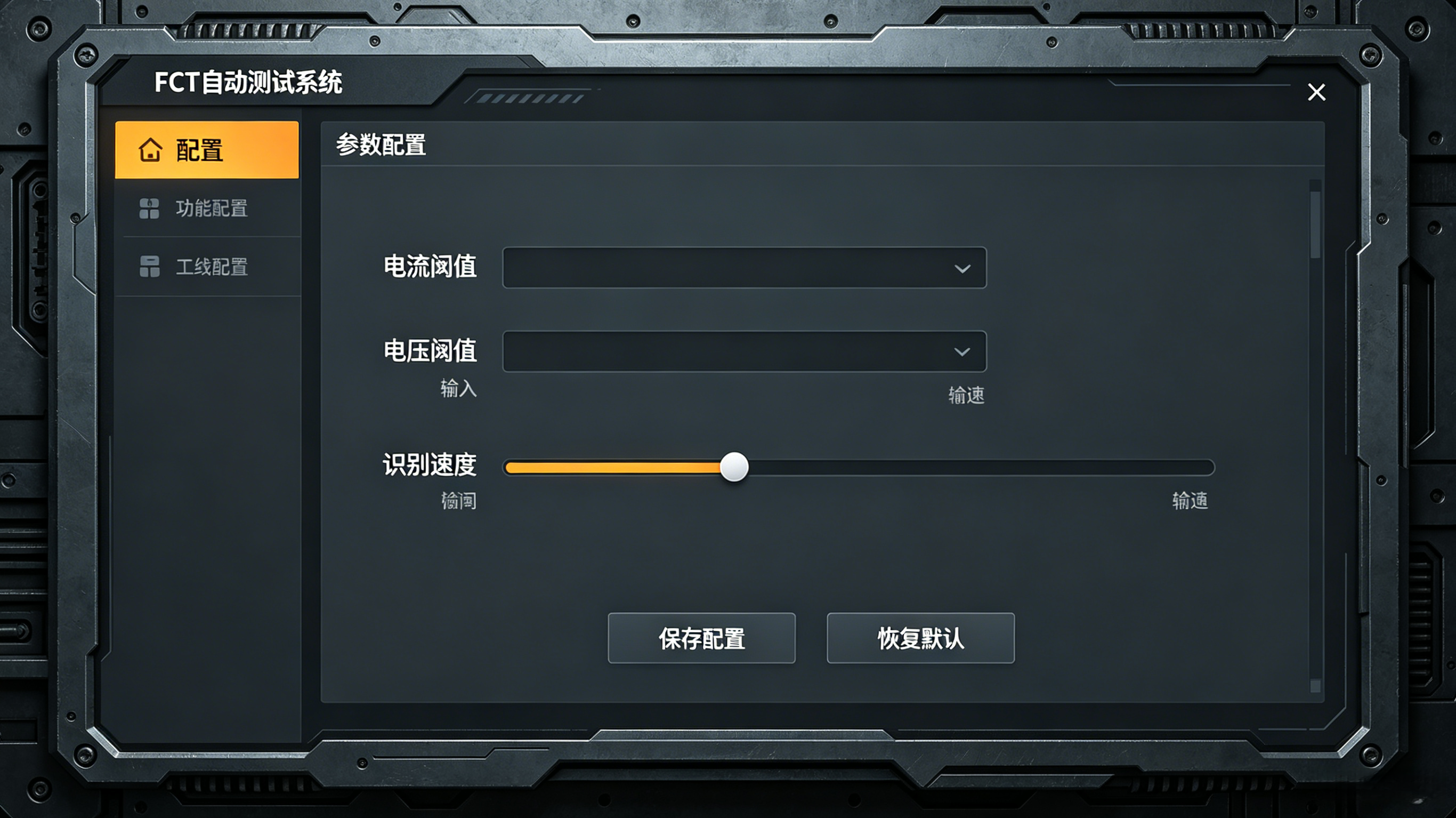

5.   参数配置界面：按测试类型分类（电气性能、核心功能、安全性能），可自定义调整各测试项的参数阈值（如识别速度≤1秒、报警音量≥80dB、静态电流≤50mA），支持测试流程顺序编辑，配置完成后可保存为模板，适配不同型号智能锁的测试需求，界面设置权限管控，防止误操作。

5.1 软件核心功能

测试程序管理：支持多型号智能锁测试程序的存储、切换，可根据产品型号快速调用对应测试程序，无需重新调试，适配产品迭代需求。

自动化测试控制：自动执行测试流程，依次完成电气性能、核心功能、安全性能等测试项目，无需人工干预，测试过程中自动判定每个测试项的合格与否，异常项自动标记并报警。

数据采集与存储：实时采集测试过程中的所有数据（电流、电压、响应时间、识别准确率、报警信息等），自动存储至工控机硬盘，支持按批次、型号、SN码、测试时间等维度查询，存储时间≥1年。

测试结果显示与输出：实时显示测试进度、测试项、测试数据、测试结果（合格/不合格），不合格项标注具体原因（如“指纹识别失败”“报警音量不达标”）；支持测试报告自动生成，可导出Excel/PDF格式，用于生产质量统计。

异常报警功能：当测试过程中出现设备故障、测试项不合格、供电异常等情况，软件自动弹出报警提示（声音+文字），同时停机保护，便于操作人员及时处理。

参数配置功能：支持测试参数（如识别速度阈值、电流阈值、报警音量阈值）的自定义调整，适配不同型号智能锁的测试需求，同时支持测试流程的自定义编辑。

5.2 软件兼容性与升级

兼容性：支持Windows 10工业版系统，与工控机、测试主板、辅助测试模块完美兼容，无兼容性故障。

升级性：支持软件在线升级，可根据产品迭代、测试需求新增测试项目、优化测试算法，无需更换硬件，降低升级成本。

六、测试流程（自动化）

本方案实现智能锁从装夹到测试完成的全流程自动化，操作人员仅需完成装夹、扫码，其余流程由FCT自动测试架完成，具体流程如下：

产品装夹：操作人员将智能锁（成品/模块）放入定制测试治具，确保锁体定位准确，关闭安全门，触发测试启动信号。

产品扫码：条码扫描模块自动扫描智能锁条码/二维码，录入产品信息（型号、批次、SN码），与测试数据绑定，便于后续追溯。

初始化测试：测试软件自动启动对应型号的测试程序，初始化测试设备（电源、测试主板、辅助模块），检测测试架与智能锁的连接状态，确保连接正常。

全项自动化测试：按照预设测试流程，依次执行以下测试（可自定义测试顺序）：
        基础电气性能测试：供电测试、电流测试、接口导通测试，采集相关数据并判定是否合格。

核心功能测试：生物识别测试、密码/刷卡测试、机械开锁测试、远程控制测试（如有）、报警功能测试、语音提示测试，自动模拟各类使用场景，记录响应数据与功能状态。

安全性能测试：防撬测试、电磁兼容性测试、密码安全测试，检测安全防护功能的有效性。

稳定性测试：连续操作测试，模拟多次开锁、关锁，检测锁体与电子模块的稳定性。

测试结果判定：测试完成后，软件自动汇总所有测试项数据，判定产品合格/不合格，不合格项标注具体原因，同时在触摸显示屏上显示测试结果。

数据存储与报告生成：自动将测试数据、产品信息、测试结果存储至工控机，支持测试报告自动生成，可按需导出。

产品取放：测试完成后，测试架自动解锁，操作人员打开安全门，取出测试合格产品（贴合格标签），不合格产品单独放置，后续进行返工复检。

循环测试：重复上述流程，实现批量智能锁自动化测试，支持24小时连续作业。

七、测试标准与判定规则

7.1 测试标准

行业标准：遵循《家用智能门锁用户体验技术要求和测试方法》（T/TAF 300—2025）、《智能门锁智能水平评价技术规范》及相关智能锁行业标准。

企业标准：结合客户产品设计要求，制定个性化测试标准（如识别速度、电流阈值、报警音量等），确保测试结果贴合产品设计需求。

7.2 判定规则

合格判定：所有测试项均满足测试标准，无异常项，测试数据在预设阈值范围内，判定为合格产品。

不合格判定：任意一项测试项不满足测试标准（如识别失败、电流异常、报警功能失效等），判定为不合格产品，软件自动标记不合格项及原因，便于返工排查。

复检规则：不合格产品返工后，重新放入FCT测试架进行全项复检，复检合格后方可判定为合格产品；复检仍不合格的，按企业不合格品处理流程执行。

八、设备安装与调试

8.1 安装要求

环境要求：安装场地需平整、干燥，温度控制在15-35℃，湿度≤80%，无粉尘、无强电磁干扰，避免阳光直射、雨水浸泡，适配生产线环境。

电源要求：接入AC 220V±10%，50Hz交流电源，配备独立接地，避免电压不稳导致设备故障；同时配备UPS备用电源，防止突然断电导致测试数据丢失。

空间要求：测试架占地面积约1.5㎡，周围预留0.5m以上操作空间，便于操作人员装夹、取放产品及设备维护。

8.2 调试流程

硬件调试：安装测试架各组件（工控机、测试主板、治具、辅助模块），连接线路，检查线路连接可靠性；调试定位机构、测试探针，确保探针与智能锁测试点精准对接；调试电源模块、通信模块，确保输出稳定、通信正常。

软件调试：安装测试软件，配置测试参数、测试程序，导入多型号智能锁测试模板；调试软件与硬件的协同性，确保测试指令下发准确、数据采集正常；模拟测试流程，排查软件卡顿、报警异常等问题。

样品测试：选取不同型号的智能锁样品（合格样品、不合格样品），进行全项测试，验证测试架的测试准确性、稳定性；根据样品测试结果，调整测试参数，优化测试流程，确保测试标准贴合产品需求。

人员培训：对操作人员进行设备操作、软件使用、异常处理等培训，确保操作人员熟练掌握测试架的使用方法，能够快速处理测试过程中的常见问题。

验收交付：调试完成后，进行批量样品测试，验证测试效率、测试准确率，满足测试目标后，完成验收交付，提供设备使用说明书、调试报告。

九、维护与保养

9.1 日常维护（每日）

清洁测试架表面、测试治具、测试探针，清除粉尘、杂物，避免影响测试接触可靠性；检查探针是否弯曲、磨损，及时更换损坏的探针。

检查线路连接情况，确保无松动、脱落；检查电源、散热系统运行状态，确保设备正常散热、供电稳定。

备份测试数据，清理工控机冗余文件，确保软件运行流畅；检查测试软件是否有异常，及时重启设备排查问题。

9.2 定期保养（每月）

对测试治具的定位机构、夹紧气缸进行润滑，确保动作顺畅；检查测试探针的导电性，清洁探针表面氧化层。

校准电源模块、电流/电压采集模块，确保测试数据的准确性；检查辅助测试模块（生物识别模拟、通信测试）的运行状态，进行功能测试。

检查安全防护装置（安全门、急停按钮）的有效性，确保出现异常时能够及时停机报警。

9.3 故障处理

常见故障及处理方法：

测试无响应：检查线路连接、测试架与智能锁的连接状态，重启测试架与软件，排查测试程序是否匹配。

测试数据异常：校准测试模块，检查测试探针接触情况，调整测试参数，排查智能锁本身故障。

软件卡顿、报错：清理工控机冗余文件，重启软件，检查软件版本，及时升级至最新版本。

报警异常：检查报警模块、传感器运行状态，排查测试项是否存在异常，调整报警阈值。

重大故障：如设备硬件损坏、软件崩溃等，及时联系技术人员进行维修，严禁非专业人员拆机维修，避免故障扩大。

十、方案优势

自动化程度高：全流程自动化测试，替代人工手动操作，减少人为误判，提升测试效率，适配批量生产场景，可24小时连续作业。

测试覆盖全面：覆盖智能锁核心功能、电气性能、安全性能、稳定性等所有关键测试项，测试覆盖率100%，确保产品质量。

兼容性强：支持多型号智能锁测试，可快速切换测试程序，适配产品迭代升级，无需频繁改造测试架，降低投入成本。

数据可追溯：测试数据自动采集、存储、统计，与产品信息绑定，支持多维度查询、测试报告导出，满足生产质量管控与售后追溯需求。

稳定性高：采用工业级硬件与软件，具备防尘、抗干扰、高续航特点，测试准确率≥99.8%，保障长期稳定运行。

易用性强：软件界面简洁，操作便捷，操作人员经简单培训即可上手，降低培训成本；异常报警功能完善，便于快速排查问题。

合规性强：严格遵循行业相关标准，测试流程与判定规则贴合行业要求，确保出厂产品符合规范。

十一、成本与效益分析

11.1 成本投入

设备成本：FCT自动测试架硬件（工控机、测试主板、治具、辅助模块）、软件开发与调试费用，单台设备投入约10-30万元（根据配置、兼容性需求调整）。

运营成本：设备维护费用、操作人员工资、耗材（探针、润滑脂等）费用，每月运营成本约0.5-1万元。

11.2 效益回报

效率提升：单台测试架每小时可测试12-20台智能锁，较人工测试（每小时3-5台）提升60%以上，大幅提升生产产能。

成本降低：减少测试人员数量（1台测试架可替代3-4名人工），降低人工成本；减少不合格品流入市场，降低售后维修成本与品牌损失。

质量提升：测试准确率≥99.8%，杜绝功能不良品出厂，提升产品合格率与品牌口碑。

管理优化：测试数据可追溯，便于生产质量统计与分析，优化生产流程，提升企业质量管理水平。

回报周期：根据产能规模，一般6-12个月可收回设备投入成本。

十二、方案扩展与定制化

本方案可根据客户的具体需求，进行定制化调整，满足不同场景、不同型号智能锁的测试需求，具体扩展方向如下：

测试项目扩展：新增特定测试项（如防水测试、高低温环境测试、续航测试），适配特殊型号智能锁（如户外智能锁、高端人脸识别锁）的测试需求。

设备兼容性扩展：增加测试治具的适配性，支持更多型号、更多类型智能锁（如别墅智能锁、酒店智能锁）的测试，提升设备利用率。

数据管理扩展：对接企业ERP系统、MES系统，实现测试数据与生产数据、库存数据的联动，优化企业生产管理流程。

自动化升级：增加自动上下料机构，实现产品装夹、取放全自动化，进一步减少人工依赖，提升测试效率。

十三、结语

本方案基于FCT自动测试架，针对智能锁生产测试的核心需求，实现了全功能、自动化、高精度的测试，有效解决了传统人工测试的痛点，兼顾了测试效率、测试质量与数据追溯，适配智能锁规模化生产的质量管控要求。方案具备较强的兼容性、扩展性与易用性，可根据客户需求进行定制化调整，助力企业降低测试成本、提升生产产能、优化质量管理，推动智能锁产品质量升级，增强企业市场竞争力。
