一、方案概述

本方案针对接触器保护开关（含交流/直流型、不同规格型号）设计，核心实现保护开关的电气性能、保护功能、机械性能、耐久性及安全性全维度测试，严格遵循《低压开关设备和控制设备 第1部分：总则》（GB/T 14048.1-2012）、《低压接触器和电动机起动器 第2部分：交流半导体电动机控制器和起动器》（GB/T 14048.6-2018）等国家及行业标准，解决传统人工测试效率低、保护功能判定不精准、数据无法追溯等痛点，适配接触器保护开关规模化生产的质量管控需求，确保每台产品性能达标、保护可靠，可安全应用于工业控制、电气设备、电机控制等各类场景。

本方案支持单台/批量测试，可适配不同额定电压（AC 220V/380V、DC 12V/24V）、不同额定电流（10A-100A）的接触器保护开关，覆盖过载保护、短路保护、欠压保护、过压保护等核心保护功能，同步完成电气参数测试、机械性能测试及老化测试，实现“测试-数据采集-结果判定-数据追溯”全闭环，兼顾测试精度与生产效率。

二、测试目标

测试精度：电气参数测试误差≤±1%，保护功能动作阈值判定准确率≥99.8%，确保测试数据真实可靠。

功能覆盖：完整覆盖接触器保护开关的电气性能、保护功能、机械性能、耐久性、安全性测试，无遗漏核心测试项。

效率适配：单台测试周期控制在3-5分钟，批量测试可支持多工位并行，较人工测试效率提升70%以上，适配规模化生产。

数据追溯：实现测试数据自动采集、存储、统计，支持按批次、型号、SN码查询，存储时间≥1年，满足质量管控与售后追溯需求。

兼容性强：可快速切换测试参数，适配不同规格、不同类型的接触器保护开关，无需频繁改造测试设备。

安全可靠：测试过程具备过流、过压、短路保护机制，避免设备损坏及人员安全隐患，符合车间安全生产规范。

三、测试范围与核心测试项目

测试范围涵盖接触器保护开关成品、核心电气模块（控制模块、保护模块、触点模块），核心测试项目按“电气性能→保护功能→机械性能→耐久性→安全性”的顺序执行，具体如下：

3.1 电气性能测试

测试接触器保护开关在正常工作状态下的电气参数，确保符合设计标准，具体测试项：

额定电压/电流测试：模拟实际工作环境，施加额定电压（AC 220V/380V或DC 12V/24V），测试保护开关的额定工作电流，验证是否在预设额定范围（10A-100A，可配置）内，无过流、欠流异常。

接触电阻测试：测试开关触点闭合后的接触电阻，阻值需≤50mΩ（可配置），避免触点接触不良导致发热、烧蚀，影响保护功能。

绝缘电阻测试：测试开关带电部分与外壳之间的绝缘电阻，施加500V直流电压，绝缘电阻≥100MΩ，确保无漏电隐患。

耐压测试：在开关带电部分与外壳之间施加1.5倍额定电压（持续1分钟），无击穿、闪络现象，验证绝缘性能达标。

线圈参数测试：测试接触器线圈的额定电压、工作电流，验证线圈吸合电压（≤85%额定电压）、释放电压（≥10%额定电压），确保线圈动作可靠。

3.2 核心保护功能测试（核心测试项）

模拟各类异常工况，测试接触器保护开关的保护功能动作准确性、响应速度，确保能及时切断电路，保护设备与人员安全，具体测试项：

过载保护测试：模拟过载工况（电流为1.2-1.5倍额定电流），测试保护开关的过载动作时间（可配置，默认1-10秒），动作后需可靠切断电路，复位后可正常工作，无故障。

短路保护测试：模拟短路工况（电流为5-10倍额定电流），测试保护开关的短路动作响应速度（≤0.1秒），需瞬间切断电路，避免短路损坏设备，动作后需手动复位方可重新工作。

欠压保护测试：逐步降低输入电压（至额定电压的70%以下），测试保护开关是否可靠释放、切断电路；电压恢复至额定电压85%以上时，可正常吸合，验证欠压保护功能有效。

过压保护测试：逐步升高输入电压（至额定电压的110%-120%），测试保护开关是否及时切断电路，避免过压损坏线圈及内部元件，电压恢复正常后可正常工作。

漏电保护测试（如有）：模拟漏电工况（漏电电流≥30mA），测试保护开关的漏电动作响应速度（≤0.1秒），可靠切断电路，确保漏电保护功能达标。

3.3 机械性能测试

测试接触器保护开关的机械结构动作可靠性，避免卡滞、磨损导致保护功能失效，具体测试项：

吸合与释放动作测试：手动/自动控制开关吸合、释放，测试动作灵活性，无卡滞、异响，吸合时触点接触紧密，释放时无粘连。

机械寿命测试：模拟正常工作状态，进行吸合-释放循环测试（≥10万次），测试后触点无明显磨损、变形，机械结构无损坏，仍能正常实现保护功能。

复位功能测试：保护开关动作后（过载、短路等），测试手动/自动复位功能，复位后开关可正常吸合、工作，保护功能无异常。

3.4 耐久性测试（老化测试）

模拟长期工作环境，测试接触器保护开关的耐久性与稳定性，确保长期使用可靠，具体测试项：

连续老化测试：施加额定电压、额定电流，让保护开关连续工作24-72小时（可配置），实时监测线圈温度、触点温度、工作电流，无过热、无故障，保护功能正常。

循环老化测试：模拟实际工作场景，进行“吸合-释放”循环老化（每10秒循环一次，持续24小时），测试后开关机械结构、电气性能无明显衰减，保护功能仍达标。

3.5 安全性测试

测试接触器保护开关的安全防护性能，符合行业安全标准，具体测试项：

外壳防护测试：验证开关外壳的防护等级（≥IP40），防止粉尘、水汽进入内部，导致短路、故障。

温升测试：在额定工作状态下，持续工作1小时，测试开关外壳、触点、线圈的温升，温升≤40℃（可配置），避免过热烫伤人员或损坏周边设备。

阻燃测试：测试开关外壳、内部绝缘部件的阻燃性能，遇火不燃烧、不滴落，符合阻燃等级要求（V0级）。

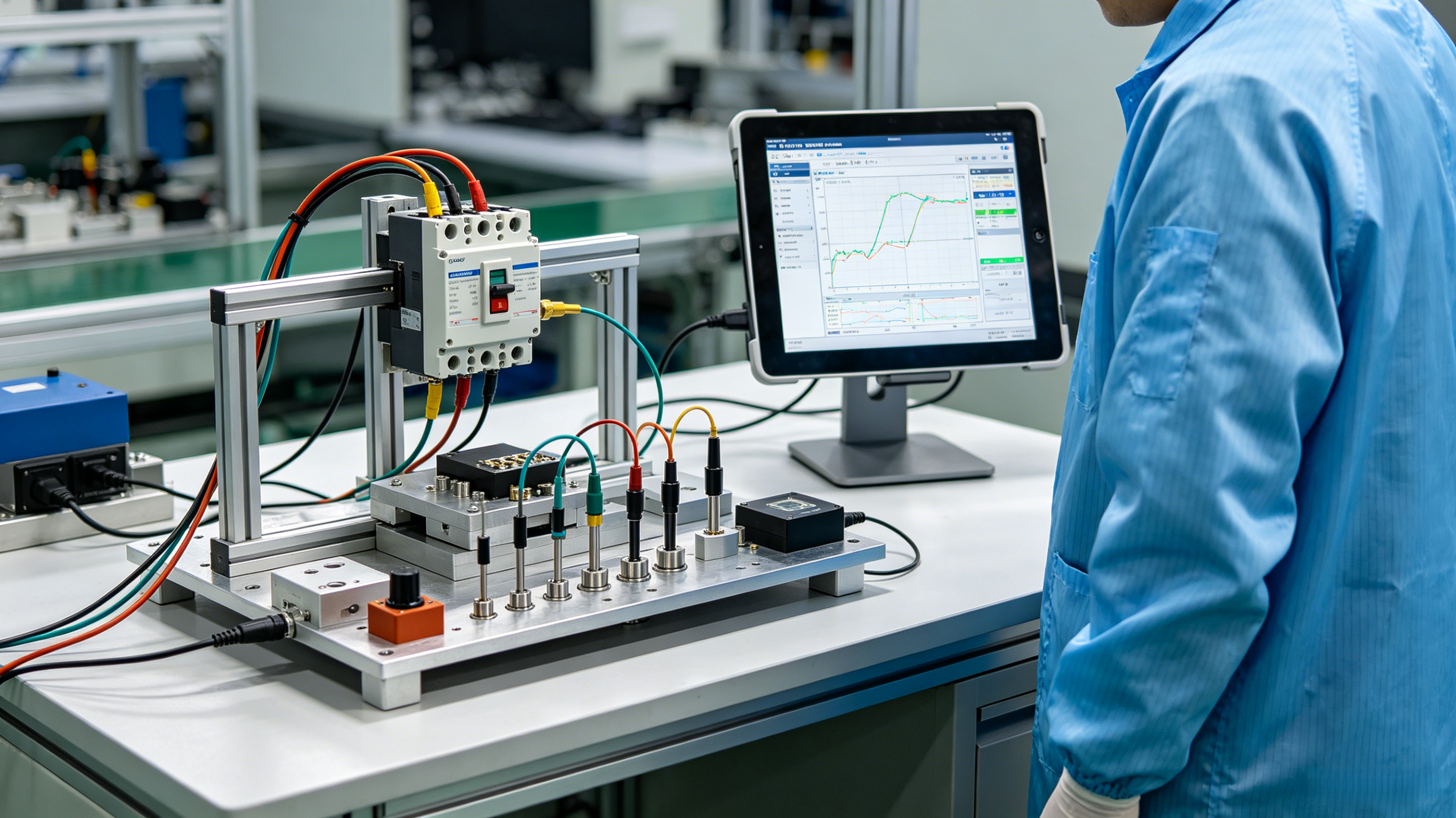

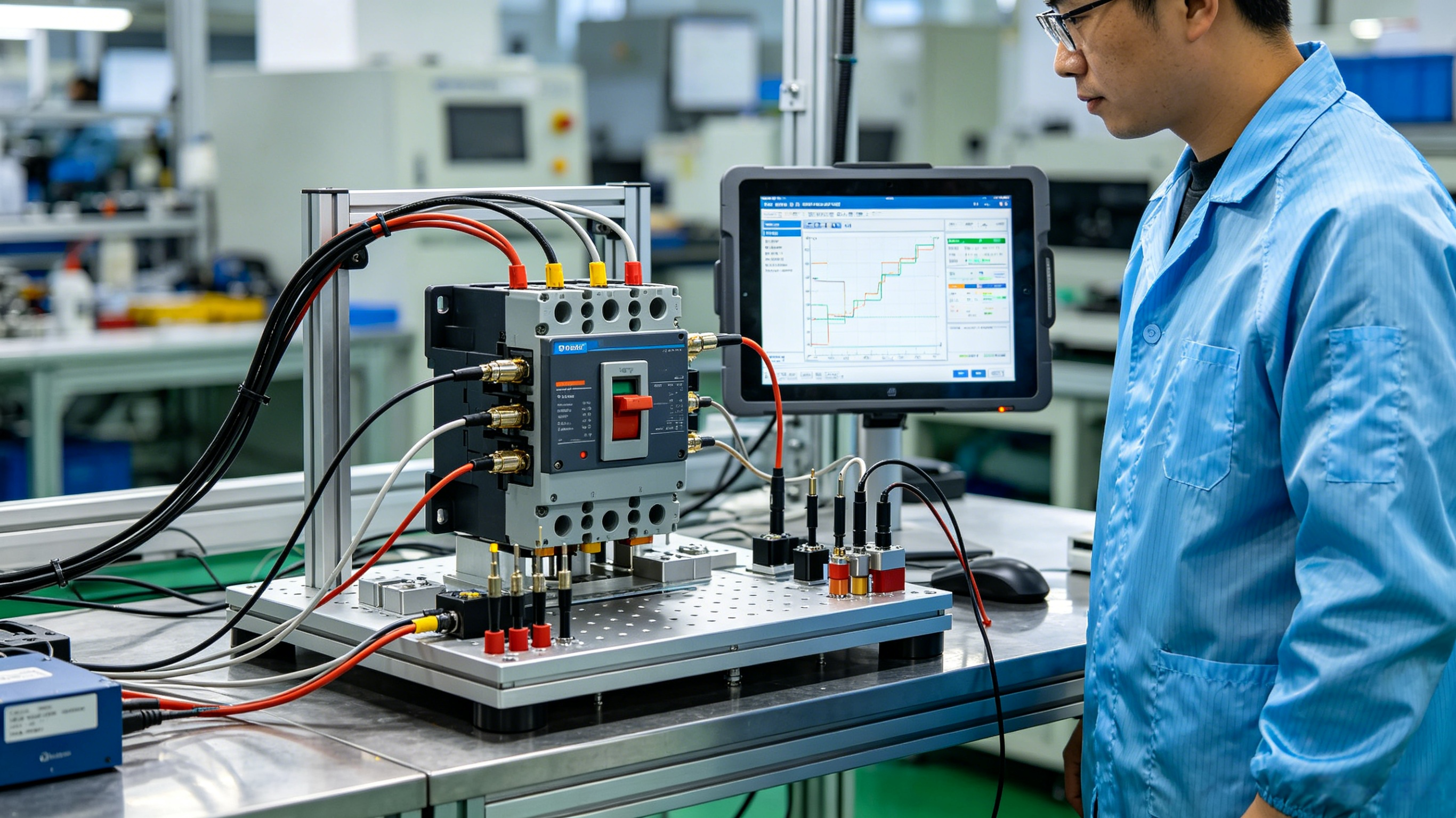

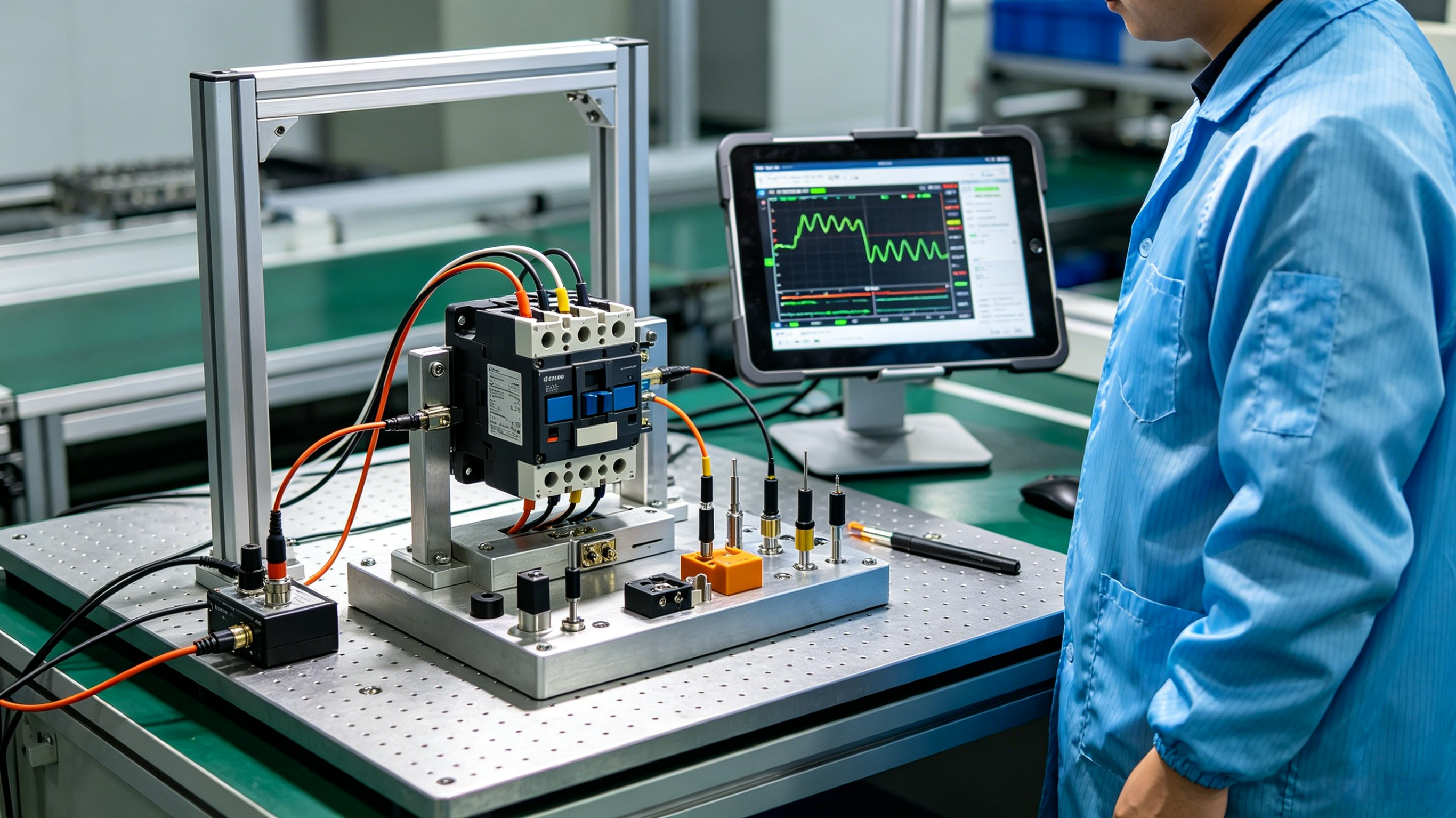

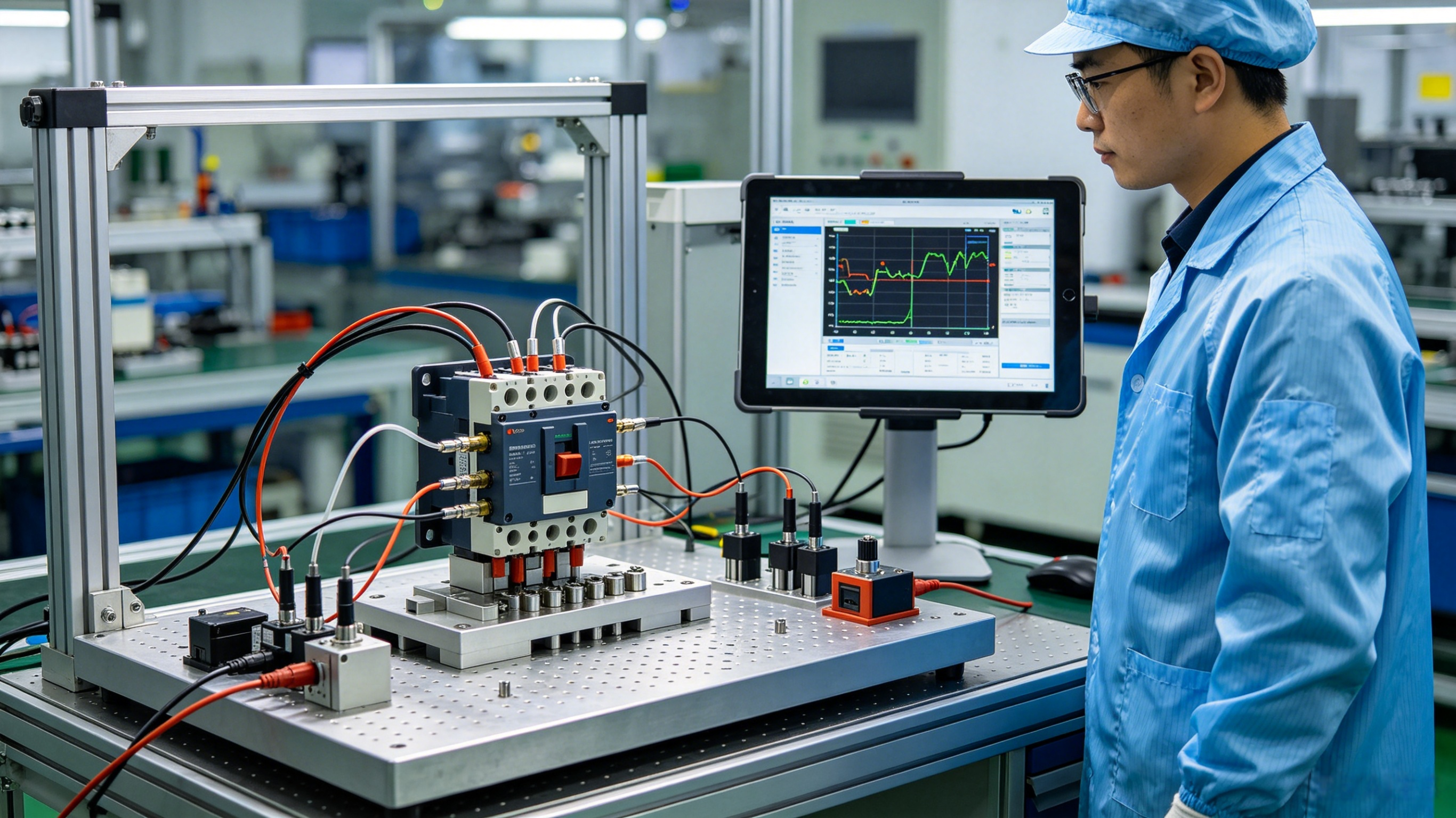

四、测试系统硬件配置

采用“工控机+测试主板+定制治具+辅助测试模块”的架构，所有硬件选用工业级器件，具备抗干扰、高稳定性、防尘防潮特性，适配车间恶劣环境，支持单台/多工位批量测试，具体配置如下：

4.1 核心控制单元

工控机：工业级嵌入式工控机，Intel Core i5处理器，8G内存，128G固态硬盘，搭载Windows 10工业版系统，运行测试软件，实现测试流程控制、数据采集与存储，支持24小时连续运行。

测试主板：定制化FCT测试主板，集成多路GPIO接口、ADC/DAC转换模块、电流/电压采集模块、继电器控制模块，可精准采集电气参数，下发测试指令，适配不同规格接触器保护开关的测试需求。

触摸显示屏：10.1寸工业级电容屏，分辨率1920×1080，高亮度（≥700cd/m²），防眩光、防水，支持戴手套操作，实时显示测试流程、测试数据、测试结果。

4.2 辅助测试模块

电压/电流测试模块：精度±0.1V/±0.1A，可调节输出电压（AC 0-400V、DC 0-30V）、输出电流（0-120A），模拟额定、过载、短路、欠压、过压工况，实时采集测试数据。

接触电阻测试模块：精度±1mΩ，可精准测量开关触点闭合后的接触电阻，判定是否达标。

绝缘电阻/耐压测试模块：输出500V直流电压，测试绝缘电阻；输出0-500V交流电压，进行耐压测试，避免漏电、击穿隐患。

温度采集模块：集成热电偶传感器，实时采集开关外壳、触点、线圈的温度，监测温升情况，超温自动报警。

机械动作测试模块：控制开关吸合、释放，实现机械寿命循环测试，记录动作次数与动作状态，异常时自动停止测试。

漏电模拟模块（可选）：模拟漏电工况，测试漏电保护功能的动作准确性与响应速度。

4.3 定制测试治具

根据接触器保护开关的型号、尺寸定制专属测试治具，核心配置：

定位机构：采用精准定位销、夹紧气缸，确保保护开关安装后位置固定，测试探针与开关接线端子、测试点精准对接，误差≤0.1mm。

测试探针：选用高硬度、高导电性探针，适配开关接线端子、触点测试点，接触可靠，使用寿命≥10万次，避免接触不良导致误测。

多规格适配：预留不同规格接线端子接口，可快速切换不同额定电压、额定电流的接触器保护开关测试，无需更换治具主体。

4.4 安全与辅助配置

安全防护：配备硬件急停按钮、安全门，测试过程中出现过流、过压、短路等异常，自动停机、切断电源并报警，保障操作人员与设备安全。

散热系统：工业级散热风扇，确保工控机、测试主板、电压/电流测试模块长期运行无过热，避免设备故障。

条码扫描模块：扫描接触器保护开关条码/二维码，自动录入产品信息（型号、批次、SN码），实现测试数据与产品信息绑定，便于追溯。

UPS备用电源：防止突然断电导致测试数据丢失，保障测试流程连续性。

五、测试系统软件（白色淡蓝色风格，无多余边框）

5.1 界面整体规范

采用白色底色、淡蓝色线条/按钮的简约工业风格，无多余边框，字体选用微软雅黑，标题加粗（淡蓝色），数据显示清晰，颜色区分状态（绿色=合格、红色=不合格、淡蓝色=测试中），适配车间强光环境，操作逻辑简洁，支持权限管控，防止误操作，可直接用于软件开发与方案展示。

5.2 核心功能界面详情（每个功能独立成图）

#### 图1：系统登录界面

白色底色，居中显示登录窗口（尺寸400×300px），窗口边框为淡蓝色，具体细节：

1.   标题：顶部显示淡蓝色加粗字体“接触器保护开关测试系统V1.0”，下方为两个输入框（账号、密码），输入框边框淡蓝色，底色白色，提示文字为浅灰色（如“请输入账号”）。

2.   操作按钮：登录（淡蓝色，120px×40px，字体白色加粗）、重置（浅灰色，120px×40px），底部标注“忘记密码？联系管理员”（浅灰色字体）。

3.   安全提示：窗口底部显示红色小字“请勿泄露账号密码，操作完成后及时退出登录”。

#### 图2：参数配置界面

左侧为配置分类导航（淡蓝色背景，白色字体），包括电气参数、保护功能参数、机械性能参数、老化参数，右侧为具体配置项（白色背景，淡蓝色边框），可自定义调整，细节如下：

1.   电气参数：额定电压（AC 220V/380V、DC 12V/24V可选择）、额定电流（10A-100A可调节）、接触电阻阈值、绝缘电阻阈值。

2.   保护功能参数：过载电流倍数、过载动作时间、短路电流倍数、欠压/过压阈值、漏电电流阈值（如有）。

3.   机械性能参数：机械寿命测试次数、吸合-释放循环间隔。

4.   老化参数：老化时长（24-72小时可配置）、温升阈值、老化过程数据监测间隔。

5.   配置保存：支持参数保存为模板，适配不同规格产品测试，底部有“保存配置”“加载模板”“重置参数”三个淡蓝色按钮。

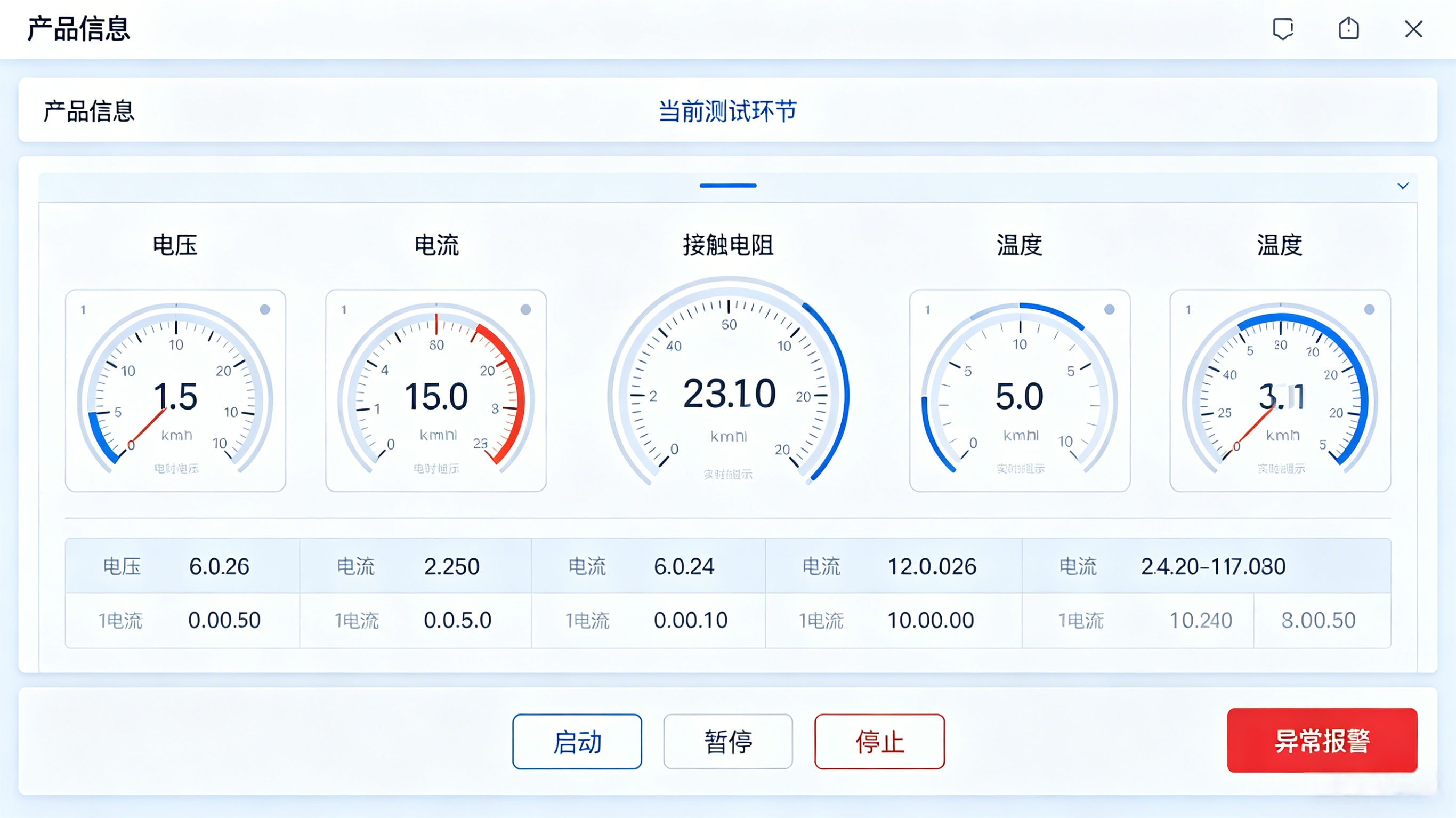

#### 图3：自动化测试界面

界面分为三个区域（均为白色底色，淡蓝色分隔线），细节如下：

1.   产品信息区（顶部）：显示当前测试产品型号、批次、SN码，以及测试模式（单台/批量）、当前测试环节。

2.   数据监测区（中间）：以仪表盘、数字卡片形式，实时显示当前测试参数（电压、电流、接触电阻、温度、动作时间），参数合格显示绿色，不合格显示红色，测试中显示淡蓝色。

3.   操作与报警区（底部）：左侧为操作按钮（启动测试、暂停测试、停止测试，淡蓝色），右侧为报警提示区，异常时以红色闪烁字体+淡蓝色报警图标提示，同时发出蜂鸣音，可手动清除报警。

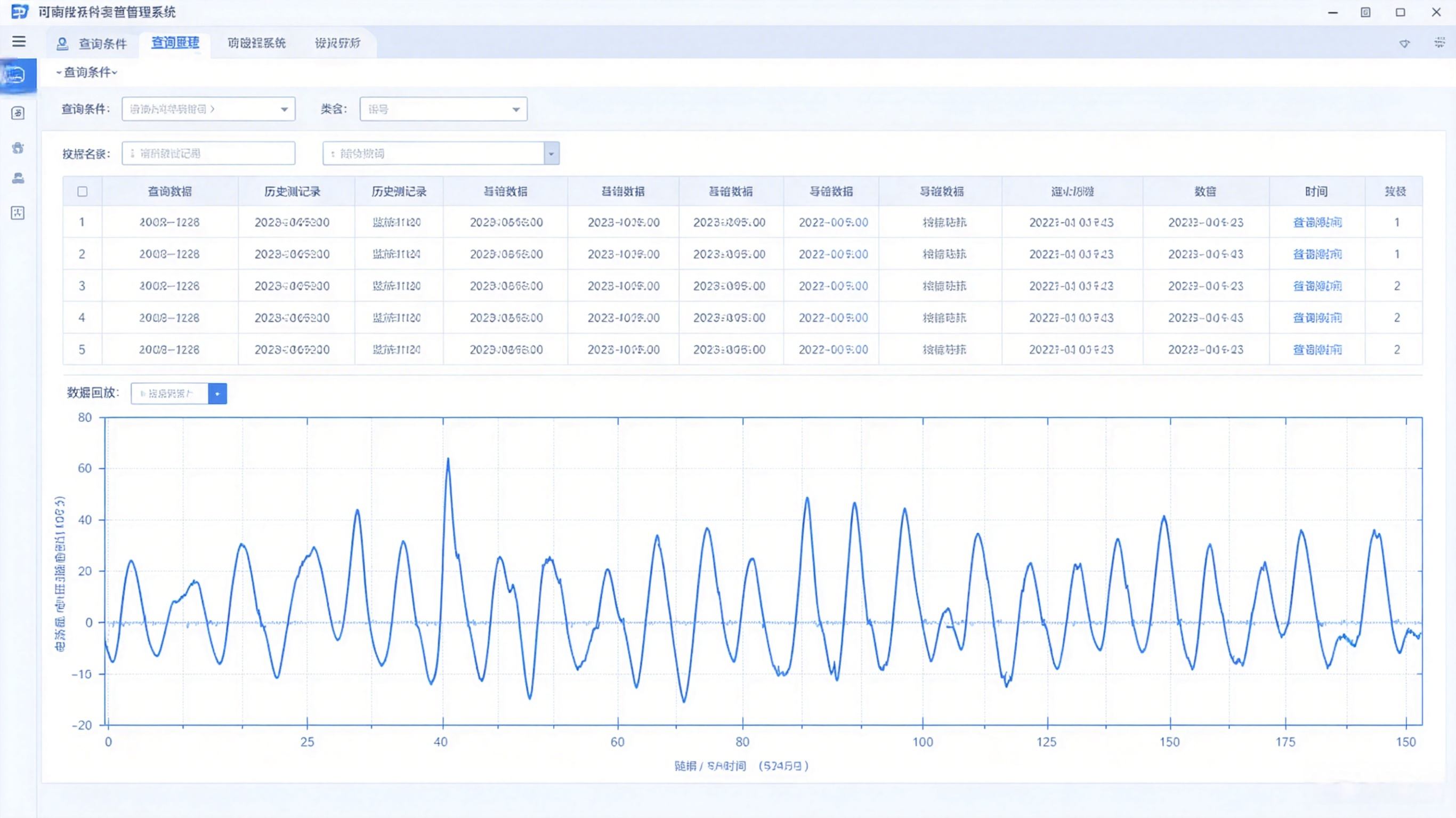

#### 图4：数据回放与报告界面

1.   数据查询区：支持按批次、型号、SN码、测试时间、测试结果筛选，数据以表格形式呈现（表格边框淡蓝色），含产品信息、测试项、测试数据、异常原因、测试时间。

2.   数据回放功能：选中某条测试记录，以时间轴形式（淡蓝色时间轴）回放整个测试过程的参数变化，便于排查不合格原因。

3.   报告导出：支持Excel/PDF格式，可自定义报告模板，底部内置统计图表（淡蓝色柱状图/折线图），直观展示批次合格率、异常项分布。

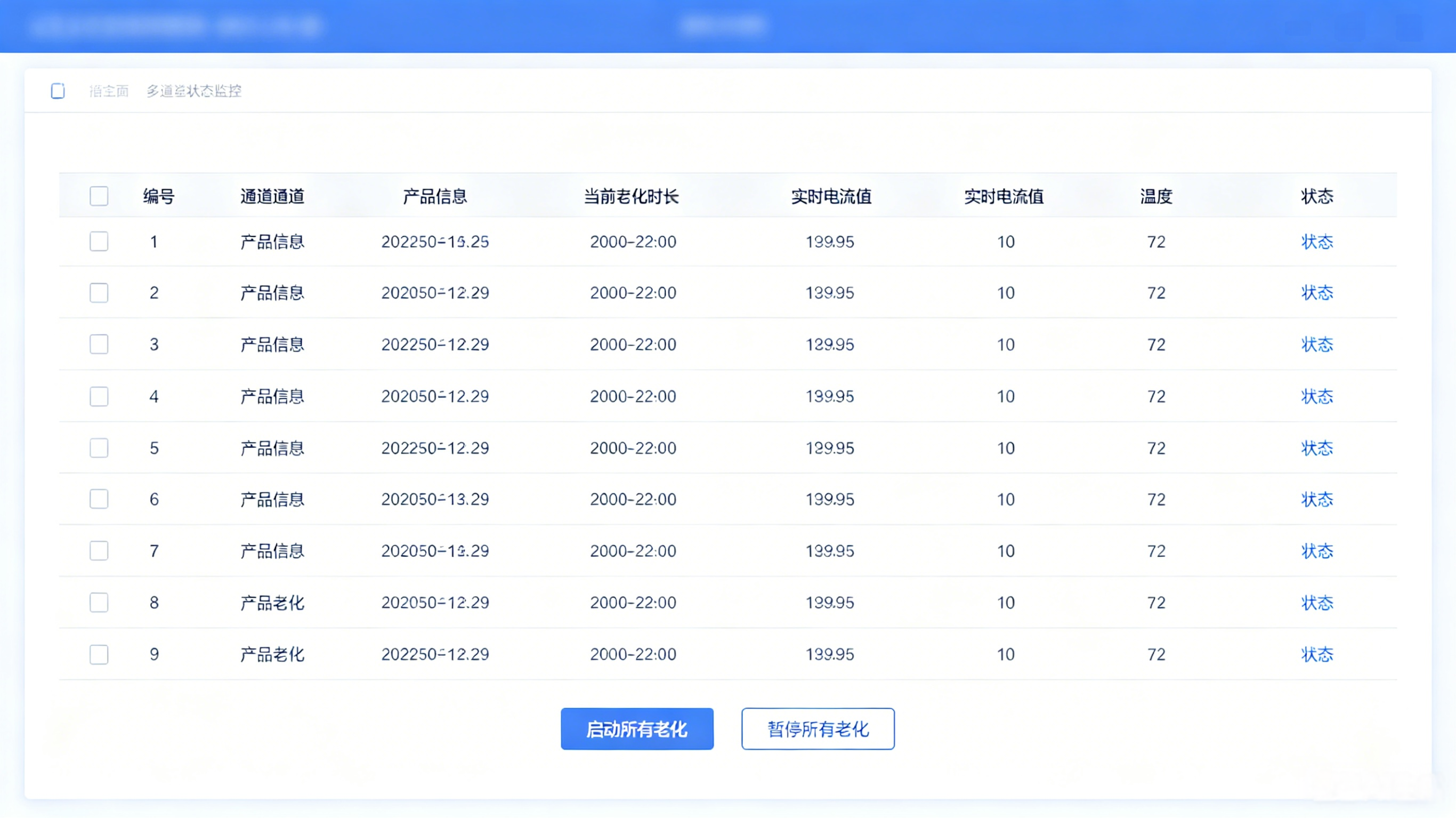

#### 图5：老化测试界面

核心显示老化测试状态，每个测试工位标注工位编号、产品信息、当前老化时长、温度、电流，支持老化过程暂停/继续，实时记录每小时测试数据，老化完成后自动判定老化性能，异常时立即报警，界面按钮均为淡蓝色，状态标识清晰。

六、测试流程（自动化全闭环）

6.1 软件流程图（白色淡蓝色风格，无多余边框）
